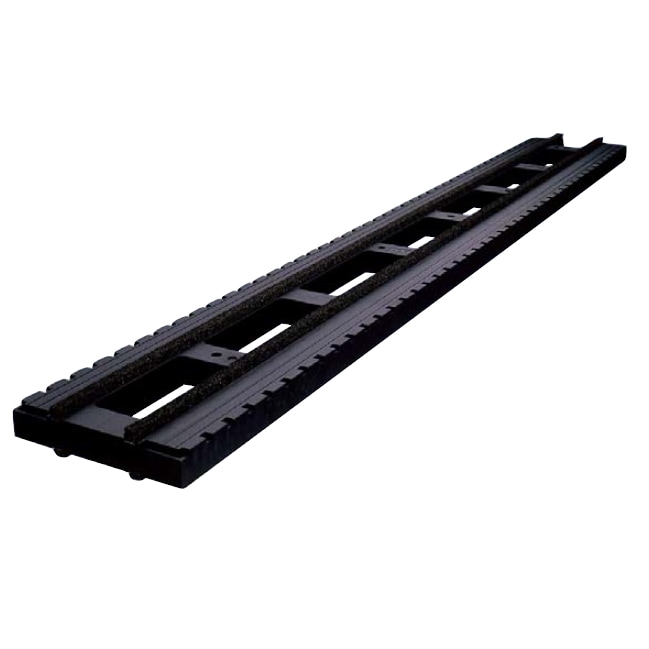

フクビ 防風パッキンL 105 DPBL10【10個入】
※画像はイメージです。サイズ・カラーバリエーションなどがある商品の場合は代表画像となります。
品番・型番：DPBL10
| 商品コード : DPBL10 |
| 製造元 : フクビ化学工業(株) |
希望小売価格(税抜) : 36,000円 |
| 価格 : 19,059円(税込20,965円) |
| ポイント : 190 |
|
|
000000004482
4932937502745
防風パッキンL105・L120 の特長
ジョイント付でしっかり防風。玄関周りの隙間風を防ぎます。
防風パッキンL105・L120同士の嵌合は、長手直線部方向・T字突き付け部分で自由に設定可能です。
- ●付属のジョイント材でパッキン同士を嵌合させるので、パッキン同士の密着距離が安定し、ずれ防止にもなります。
- ●パッキン同士の嵌合は、直線に並ぶパッキンの間だけではなく、T字に連なる部分でも可能です。
- ●ボルト用穴は、ボルドのずれに十分対応できる広さがあり、土台パッキン20や25と同様に、左右に反転させたときに穴がない部分をカバーできる位置になっています。
防風パッキンL105・L120 の製品図
防風パッキンL105・L120 の連結図
●長方向連結
●T字連結
防風パッキンL105・L120 の敷設図
防風パッキンL105・L120 の用途
- ●玄関の隙間風など床下換気の流れを止めたい箇所に設置してください。
- ●土台パッキン工法採用の省エネ基準物件では、玄関・勝手口及び、一般のユニットバスを採用する場合に防風パッキンが必要となります。
- 使用箇所：省エネ基準使用
- 玄関・勝手口：要(防風パッキン)
- 浴室(一般ユニットバス)：要(防風パッキン)
- 浴室(断熱ユニットバス+気流止め)：土台パッキンで可
防風パッキンL105・L120 の施工要領
�）鰭�パッキンの敷設
パッキンは芯合わせ、土台面(つら)合わせのどちらかで施工し、隙間なく敷設していきます。
※防風パッキンL105・L120に、土台を介さず直接柱を立てることは禁止します。
�▲献腑ぅ鵐箸亮萇�
ジョイントを上から押し込んでジョイントとパッキンを嵌合させ、ズレ防止を図ってください。
��コーナー部、T字部の処理
ジョイント取り付け箇所を定めた後、上図斜線の位置に表裏２枚のスポンジテープを取り付けてから、敷設してください。
�だ效派瑤�よびジョイント
切断する場合はまっすぐ切断してください。
また、施工上スキ間が生じた部分は、付属のスポンジテープで塞いでください。
※安全性保持のため、はしご部分が2個以上ない状態に切断されたパッキンは使用禁止。
防風パッキンL105・L120 の仕様
| 呼称 |
規格(mm) |
商品ページ |
| 防風パッキン25 |
25x120x455 |
|
| 防風パッキンL 105 |
20x102x910 |
閲覧中
|
| 防風パッキンL 120 |
20x120x910 |
|
- ●材質
本体:ポリプロピレン樹脂/無機質充填剤
スポンジテープ：発砲EPDMゴム
- ●許容限界荷重:8.8tf/100mm
- ●梱包内容：1ケース:10個入(スポンジテープ10枚/ジョイント22個)
- ●色:ブラック
- ●本製品は玄関廻りや勝手口廻りなど、床下換気口を必要としない部分の基礎上に隙間なく敷き詰めるためのパッキンです。
設計者とよくご相談の上、換気の必要な箇所には敷設しないでください。
- ●防風パッキンL105・L120を使用する以外の部分にはフクビ土台パッキンを使用します。その際は土台パッキンに付属の施工説明書に従ってください。
- ●必ず「土台側」と書かれた面を上面としてご使用ください。守られない場合、土台がめり込む恐れがあります。
- ●アカマツ、クロマツ、ベイマツおよび広葉樹等の、めり込み基準強度Fcvが8.1N/mm2を超える土台を使用する場合は構造計算が必要となります。
- ●準防火地域で使用する場合は、金属製水切で覆ってください。
