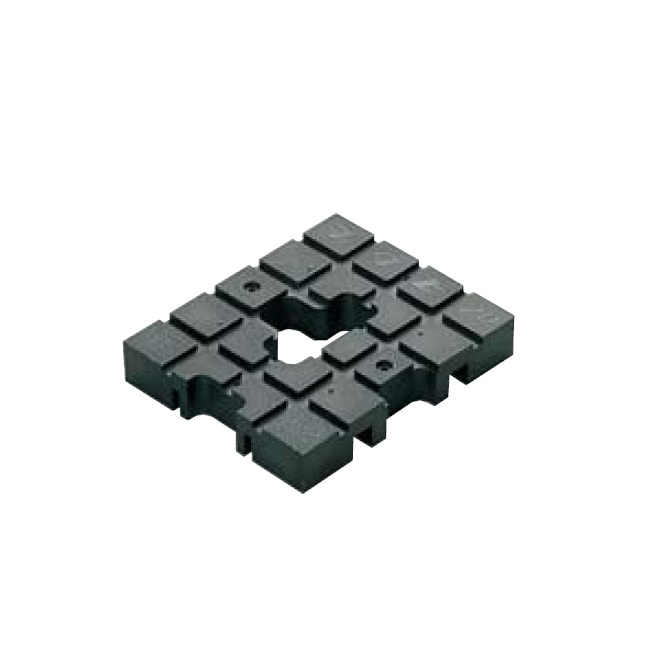

【販売終了250312】フクビ 土台パッキン20-100X120 DP2010S【60個入】
※画像はイメージです。サイズ・カラーバリエーションなどがある商品の場合は代表画像となります。
品番・型番：DP2010S
| 商品コード : DP2010S |
| 製造元 : フクビ化学工業(株) |
| 価格 : 14,485円(税込15,934円) |
| ポイント : 144 |
|
|
000000004307
4932937101818
土台パッキン20 の特長
床下と土台の防湿、全周換気で長寿命・健康住宅の｢基礎｣作り。
パッキンの厚みで換気量を確保します。
- ●瑕疵担保責任１０年の義務化に対応
- 自由提案型BL部品として認定第1号となった「土台パッキン工法」は製品そのものの修理保証期間が10年になりました。
- ●換気性能が約1.4倍
- 土台パッキン25-Rによる換気は従来の基礎切欠きタイプの換気口に比べて約1.4倍の通気効率で床下の全周にわたり、淀みなく換気します。
- ●土台の腐朽を防止
- 基礎と土台を縁切りすることで、基礎コンクリートの水湿分を土台が吸収することなく腐朽を未然に防止し、床下部の耐久性が向上します。
- ●基礎の切欠き不要
- 面倒な切欠き加工部が不要です。なお、内部基礎の点検用通路は確保してください。
湿気から土台を守る「床下換気装置」フクビ土台パッキン工法 長持ちする住まい、その秘訣は「土台」の耐久性アップです。
�，泙此�基礎と土台の「クサレ縁」を断つ。
床下は、地盤面からの湿気の蒸発等により湿気のたまりやすい場所です。
- ■従来の基礎と土台のジメジメした関係
- 基礎コンクリートの水分が土台に浸透してしまい、「クサレ」の原因になって住まいの耐久性を著しく低下させてしまいます。
- ■基礎と土台のサッパリ、ドライな関係
- 基礎と土台のあいだに通気層を設けて「ドライな関係」が保たれるようにすると住まいの耐久性が大巾にアップします。
�△気蕕冒桓�換気で湿気の「コモリ」を無くす。
■従来の床下換気孔は、スポット換気で湿気がコモリがちでした。
■土台パッキン工法ではスリット換気で湿気のコモリ部分がありません。
※土台パッキン20では約1.2倍です。
��「切欠き」無しで、スッキリした基礎まわり。
- ■従来工法のスポット換気孔(吹き工法)では面倒な工事が必要です。
- 従来工法では切欠きのための型枠工事や、換気孔廻りを斜め筋等により補強するなどの工程が必要です。また、ねずみ等の侵入を防ぐため、スクリーンなどを堅固に取付けるといった工事も必要です。
- ■土台パッキン工法では面倒な切欠き加工が省略でき、均質な強度のスッキリとした基礎まわりに仕上ります。
- 土台パッキン工法では、換気スリットは外部に露出しない構造で雨水が直接吹込むことも少なく、工程がシンプル※なのでトータルの建築コストに影響を与えません。
※ねずみの侵入を防ぐ防鼠材も釘のみで連続取付け
�ぁ岼多粥廚龍�度・耐久性
■土台パッキン25-R・20の強度試験では圧縮に対しては10tの荷重をかけても異常がありません。
また水平せん断に対する耐力は5tを越えて安全性が確認されています。
強度は木材の3倍以上、耐久性は半永久的です。
また土台パッキンはポリプロピレンを使用しているため、耐薬品性にも優れています。
土台パッキンは木材よりはるかに強度・耐久性に優れ、基礎のコーナー部や柱下やアンカー部など、耐力が集中する箇所には、必ず敷設される工法です。
土台パッキン25-R自体が建物の耐震性を向上させるわけではありませんが、その優れた物性が土台を支え、しかも湿気による土台の腐朽を防止することで、地震に強く、耐久性に優れた住まいをつくります。
�ァ嵜�頼」の工法・施工
土台パッキン工法は、BL保険によって10年保証となっています。
また、土台パッキン工法は住宅金融支援機構の融資基準のうち次の基準に対応しています。
住宅金融支援機構の「床下換気措置」
- �ヾ霆犇睛�適用住宅
- ��高性能準耐火構造の住宅
- �９盖�格住宅工事(割増融資)
土台パッキン20 の納まり図
土台パッキン25-R・20 の仕様
| 呼称 |
規格(mm)
(HxWxL) |
商品ページ |
| 25-R |
25x115x295 |
|
| 25-MR |
25x115x145 |
|
| 20-100 |
20x100x200 |
|
| 20-120 |
20x120x200 |
|
| 20-100x150 |
20x100x150 |
|
| 20-120x150 |
20x120x150 |
|
| 20-100x120 |
20x100x120 |
閲覧中
|
- ●材質:特殊樹脂
- ●色:ブラック
- ●最大敷き込み数:横置き…14枚/4m 縦置き…17枚/4m
- ●有効換気面積:横置き…343cm2/4m 縦置き…340cm2/4m
土台パッキン関連製品(土台パッキン25-R・土台パッキン20共通部材)(別売部材)
| 呼称 |
規格(mm) |
商品ページ |
| ピース2ミリ |
t2x37x120 |
|
| ピース1ミリ |
t1x37x120 |
|
| 防鼠材 |
64.5x15x2000 |
|
- カラー：ピース…ブラック/防鼠材…グレー
- 梱包内容：ピース…200個入(バラ出荷不可)/防鼠材…40本入(バラ出荷対応可)
●防鼠材は建物の外周部に必ず取付てください。
水切防鼠付をご使用の場合は通常の防鼠材は不要です。
