フクビ 土台パッキンL 105 DPL10【20本入】
※画像はイメージです。サイズ・カラーバリエーションなどがある商品の場合は代表画像となります。
品番・型番：DPL10
| 商品コード : DPL10 |
| 製造元 : フクビ化学工業(株) |
希望小売価格(税抜) : 46,800円 |
| 価格 : 24,650円(税込27,115円) |
| ポイント : 246 |
|
|
000000004293
4932937105106

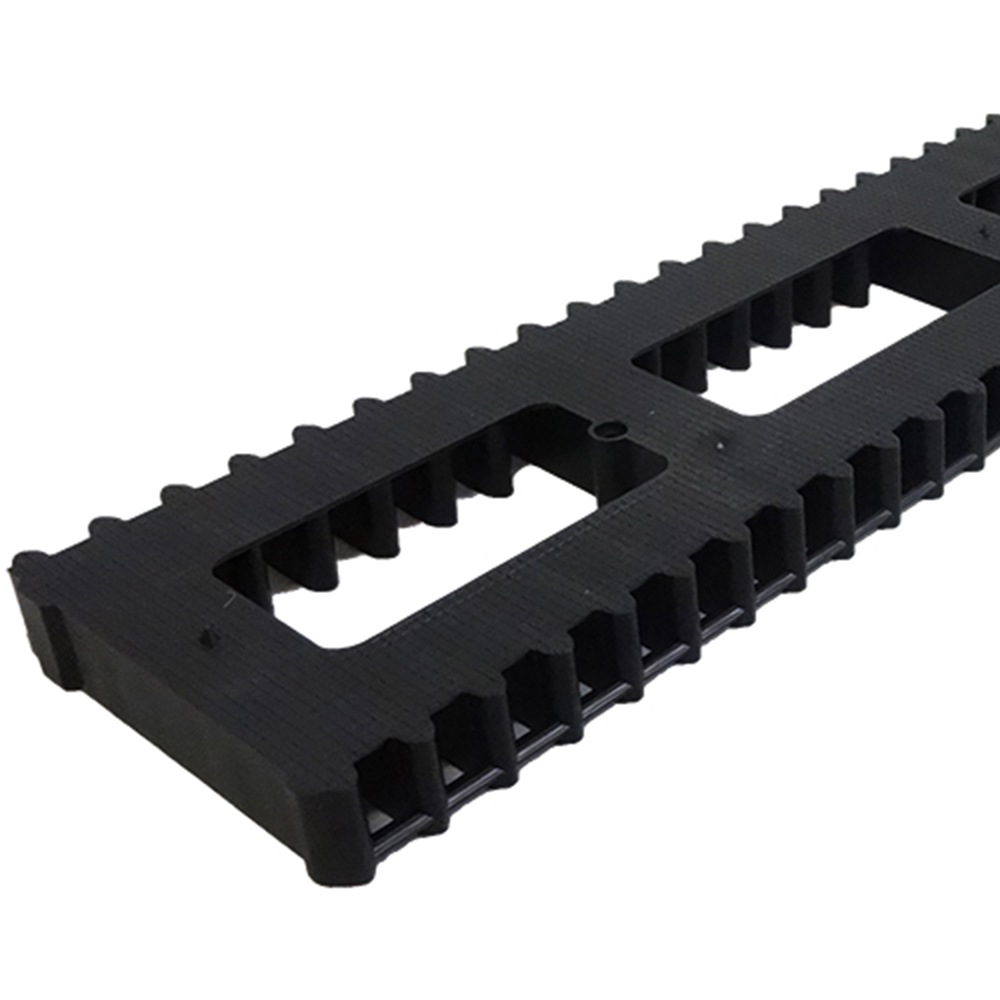

土台パッキンL の特長
基礎天板に敷き詰めるだけの簡単施工により精度の高い施工を標準化できます。
土台パッキン自体に換気機能と防鼠機能を複合させた長尺(長さ約910��)設計で効率良く施工が出来ます。 強度はしっかり確保でき、アンカーボルト対策も万全です。
- ●長尺で施工が簡単、割付不要です
- 割付位置を気にせず、基礎天端に全面敷き詰めるだけで！長尺タイプですので水平ラインを出しやすいうえ、土台との隙間も専用ピースで対応出来ます。
- ●安心の強度・耐久性
- スリット型換気孔と円筒型柱脚構造で実現。建材メーカーとしても樹脂メーカーとしても実績のあるフクビならではの高強度・高耐久設計。
- ●防鼠機能付
- 側面の縦長スリット型喚気孔採用で、ネズミもシャットアウト。防鼠機能付でシンプルなシステム構成となっています。
- ●左右入替で固定金具位置に対応
- アンカーボルトやホールダウン金物と土台パッキンLの干渉に配慮した非対称形状。本体を半分に切断し、左右入替にてフレキシブルに対応出来ます。
- ●在来工法にも2x4工法にもオールマイティに対応

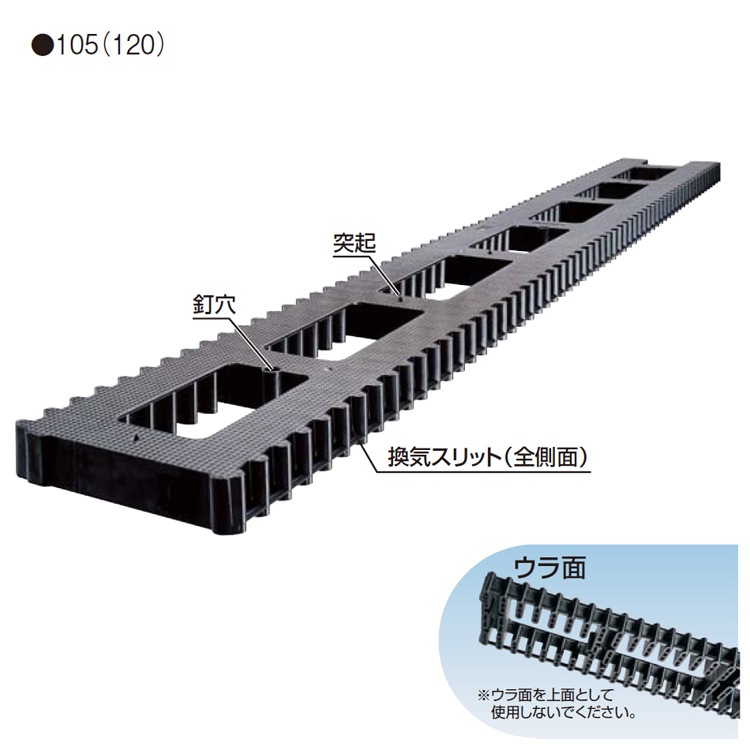

土台パッキンL の製品図
土台パッキンL の納まり図
-
在来軸組断面図
-
枠組み断面図(2×4工法)
土台パッキンL の使用部位
土台パッキンL の仕様
| 呼称 |
規格(mm) |
商品ページ |
土台パッキンL
モルストップ 105 |
909x123x20 |
|
土台パッキンL
モルストップ 120 |
909x141x20 |
|
| 土台パッキンL 105 |
909x102x20 |
閲覧中
|
| 土台パッキンL 120 |
909x120x20 |
|
- ●材質:特殊樹脂
- ●有効喚起面積:79cm2/m
- ●1ケース:20個入
- ●色:ブラック
土台パッキンLシリーズ専用ピース(別売部材)
| 呼称 |
規格(mm) |
商品ページ |
L105
ピース |
1mm厚 |
240x30 |
|
| 2mm厚 |
|
| 3mm厚 |
|
L120
ピース |
1mm厚 |
240x39 |
|
| 2mm厚 |
|
| 3mm厚 |
|
※梱包内容：30set入(ピース60枚)
-
- ●本製品は右表通土台と適合します。その他の土台を用いた場合は使用を禁止します。
- ●アカマツ・クロマツ・ベイマツおよび広葉樹などのめり込み基準強度が8.1N/mmを超える土台を使用する場合は構造計算が必要とされます。
- ●基礎の仕上げモルタル施工の際は、土台パッキンL側面の通気スリットをふさがないよう特にご配慮下さい。
- ●その他、製品に同梱されている施工説明書をよくお読みいただき、正しく施工を行って下さい。
-
■適合土台寸法および適合基礎幅
| 製 品 |
軸 組 |
枠 組 |
対応基礎幅 |
土台パッキンL
モルストップ
105 |
105角 |
404材 |
〜125 |
| 120角 |
土台パッキンL
モルストップ
120 |
120角 |
406材 |
〜140 |
| 135角 |
